高精度気流分級機 Model DSF
幅広いニーズに応える分級機

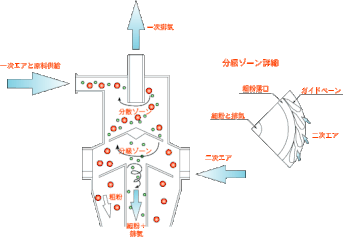

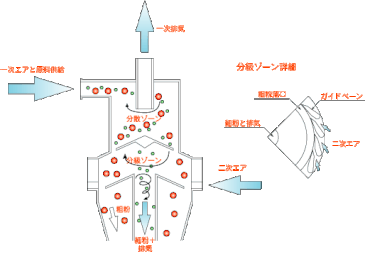

原理
- 上部分散ゾーンで旋回気流により原料を分散
- リング状スリット部より均一に原料を分級ゾーンに供給
- ガイドベーンからの二次エアにより、高速旋回気流を形成
- 旋回気流により粗粉と細粉を高精度に分離
特長
- 分級ゾーンの局部的な渦流を抑えることで、高い分級精度を維持(D75/D25=1.1～1.5)
- 分級点の範囲を任意に広く設定できる(2～300μm)
- 可動部分がないため耐摩耗や耐付着対策が容易にでき、付着性の高い原料にも高い有効性
- 構造がシンプルなため保守点検及び部品交換が容易
仕様
| 型式 |
設計風量 [m³/min] |
ブロワ動力 [kw] |
吸気口径 [－] |
排気口径 [－] |
本体重量 [kg] |
|
DSF-2 |
4～ |
3.7～ | 40Aヘルール | 50Aヘルール | 73 |
| DSF-5 | 10～ |
11.0～ |
65Aヘルール | 90Aヘルール | 122 |
| DSF-10 | 20～ | 22～ | 100Aヘルール | 150Aヘルール | 233 |
| DSF-20 | 40～ | 37～ | 150Aヘルール | 200Aヘルール | 414 |
オプション仕様
| 1. | 耐摩耗仕様 |
硬度の高い材料、もしくは弾性のある樹脂系の接粉部の表面コートが可能 接粉部オールセラミック仕様も可能 |
| 2. | 耐付着仕様 | 摩擦係数の低い材料での接粉部の表面コートが可能 |

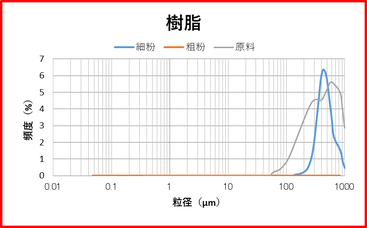

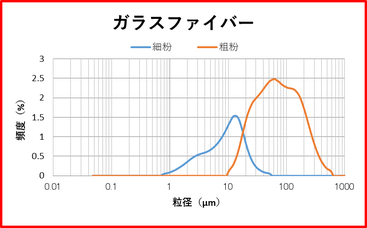

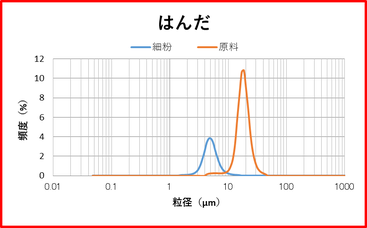

処理例
