高精度気流分級機 Model UFC
Dual（デュアル）分級システムによる超微粉分級

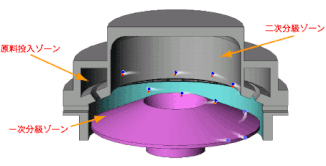

原理
- 原料を高速気流とともに高分散状態で供給
- 高速旋回気流により一次分級ゾーンで粗粉を分級して二次分級ゾーンで細粉を再度分散して分級
- 粗粉と細粉は再混合せず、すぐに排出
特長
- 圧縮空気の粒子加速により高い分散力にて原料凝集体を高分散することが可能
- 複数箇所から原料を分級ゾーンへ流入されることにより、旋回気流は乱されない
- 多段の分級ゾーンで複数回分級を行うことで粗粉中の微粉をごく少量とし高精度に分級
- 分級点を任意に設定できる(2～20μm)
- 可動部分がないため耐摩耗や耐付着対策が容易にでき、付着性の高い原料にも有効性が高い
- 構造がシンプルなため保守点検及び部品交換が容易
仕様
| 型式 |
設計風量 [m³/min] |
ブロワ動力 [kW] |
吸気口径 [-] |
本体重量 [kg] |
| UFC-2 | 6 | 7.5 | 20A×2 | 105 |
| UFC-5 | 15 | 37 | 20A×2 | 132 |
| UFC-10A | 30 | 55 | 25A×2 | 286 |
オプション仕様
| 1. | 耐摩耗仕様 | 硬度の高い材料、もしくは弾性の大きい材料から選択 |
| 2. | 耐付着仕様 | 摩耗係数の低い材料から選択 |

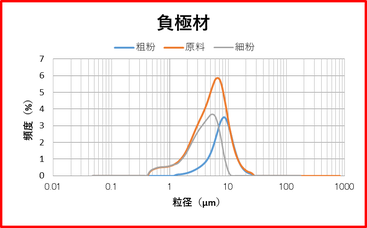

処理例
