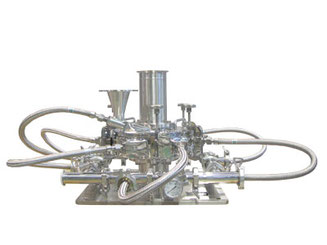

超音速ジェット粉砕機 Model PJM
”もどり穴”機構による相乗効果"
～粉砕効果Up、分級効果Up～

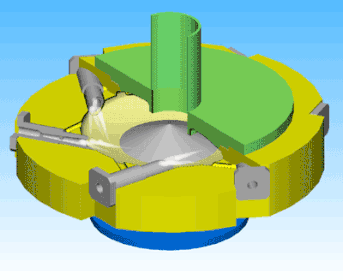

原理
- 理論流速マッハ2.5以上の超音速旋回流中での粒子間衝突によって粉砕
- 戻り穴機構(NPKオリジナル)によって再加速した粗粉を積極的に衝突させることで粉砕効率UP
- 粉砕室内の分級機構により、一定粒径以下の粉砕品が気流と共に機外へ排出
- N type は上段に分級室を設け、分級された粗粉は特殊なノズルにより、粉砕室の導入され繰り返し粉砕
特長
N Type
S Type
- 材料特性に合う粉砕ノズルに交換可能－高効率な粉砕・解砕が可能(BFノズル、低圧ノズル、etc.)
- 特殊な粉砕室形状による分級効果－シャープな粉砕・解砕品が得られる
- 粒子間衝突による粉砕方式－コンタミネーションが極めて少ない
- ガス循環システム(オプション)－特殊ガス(HeやN₂等)で雰囲気制御可能
- 粉砕部に駆動部分がない－保守及び清掃性が高い
- 圧縮ガスの断熱膨張効果－低融点・弱熱性物質の粉砕可能
- N Typeは粉砕室と分級室から成り立ち、分級室で分級された粗分は戻り穴を通って再び粉砕室へ送られ繰り返し粉砕される。
- S Typeは付着性物質や削摩性物質の粉砕に適している。分級室と粉砕室に分かれていないため、保守点検が容易である。
仕様
| 型式 |
圧縮エアー消費量 [Nm³/min] |
コンプレッサー動力 [kW] |
圧縮エアー供給口径 [－] |
排気口径 [－] |
本体重量 [kg] |
| PJM-80 | 0.5 | 5.5 |
Φ10チューブ |
1.0Sヘルール | 11 |
| PJM-100 | 1.9 | 15 | 1.25Sヘルール | 40Aヘルール | 30 |
| PJM-200 | 2.8 | 22 | 1.5Sヘルール | 65Aヘルール | 65 |
| PJM-280 | 4.7 | 37 | 1.5Sヘルール | 90Aヘルール | 82 |
| PJM-380 | 7 | 55 | 2.5Sヘルール |
100A JIS5Kフランジ |
186 |
| PJM-510 | 12.5 | 75 |
65A JIS10Kフランジ |
150Aヘルール | 288 |
オプション仕様
| 1. | 耐摩耗仕様 | 硬度の高い材料、もしくは弾性のある樹脂系の接粉部の表面コートが可能 |
| 2. | 耐付着仕様 |
摩耗係数の低い材料での接粉部の表面コートが可能 ガスの加熱 |
| 3. | 過粉砕防止仕様 | 適正分級風量を維持し、かつ粉砕力を制御可能なノズルから選択 |
| 4. | 超微粉砕仕様 |
粉砕力をあげることが可能なガスを使用 |
| 5. | 医薬品仕様 |
表面仕上げの選択 サニタリ式 |
| 6. | 上部ケーシングバランサー仕様 |
大型機の上部ケーシングの脱着が非常に便利 |
| 7. | MJM仕様 | 従来粉砕機に比べて構成部品が80%レス。アイソレータ内組み込みに最適。 |
MJM型仕様
従来粉砕機に比べて部品点数が80%レス。
(Model:PJM-100と比べて)
工具を必要としない、清掃性重視の部品構成

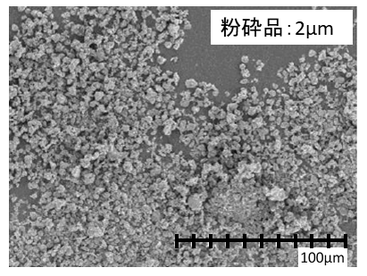

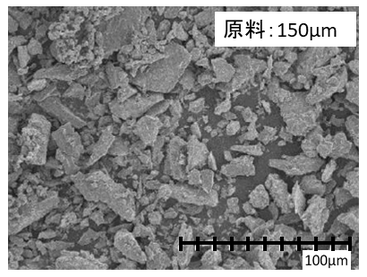

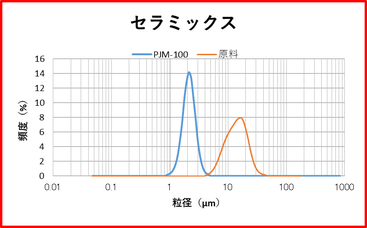

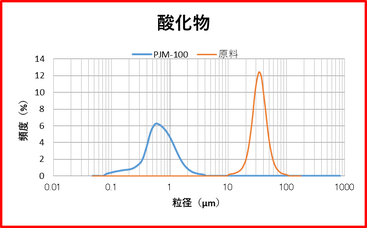

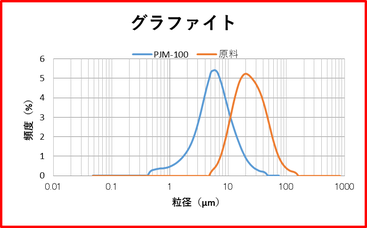

処理例
