高精度気流分級機 Model DXF
微粉分級の定番

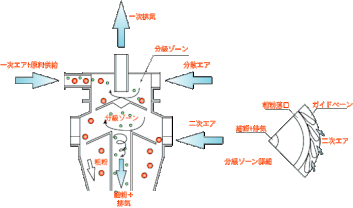

原理
- 分散ゾーンの一次ガイドベーンより旋回気流を形成し、原料を高分散
- リング状スリット部より均一に原料を分級ゾーンに供給
- 二次ガイドベーンからの二次エアーにより、高速旋回気流を形成
- 旋回気流により粗粉と細粉を高精度に分離
特長
- 分散ゾーンの一次ガイドベーンにより原料凝集体を高分散することが可能
- 均一性・高分散性により粗粉中への微粉の混入が非常に少ない
- 微粉領域でも分級精度が高い(D75/D25=1.1～1.3)
- 分級点を任意に設定できる(1～50μm)
- 可動部分がないため耐摩耗や耐付着対策が容易にでき、付着性の高い原料にも有効性が高い
- 構造がシンプルなため保守点検及び部品交換が容易
仕様
| 型式 |
設計風量 [m³/min] |
ブロワ動力 [kW] |
吸気口径 [－] |
排気口径 [－] |
本体重量 [Kg] |
| DXF-2 | 4～ | 3.7～ | 25Aヘルール | 50Aヘルール |
71 |
| DXF-5 | 10～ |
11～ |
40Aヘルール | 90Aヘルール | 132 |
| DXF-10 | 20～ | 22～ | 40Aヘルール | 150Aヘルール | 252 |
| DXF-20 | 40～ | 37～ | 65Aヘルール |
200A JIS5Kフランジ |
410 |
オプション仕様
| 1. | 耐摩耗仕様 | 硬度の高い材料、もしくは弾性のある樹脂系の接粉部の表面コートが可能 |
| 2. | 耐付着仕様 | 摩耗係数の低い材料での接粉部の表面コートが可能 |

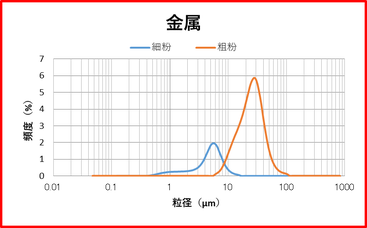

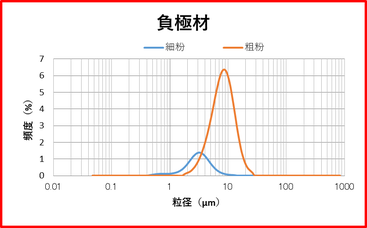

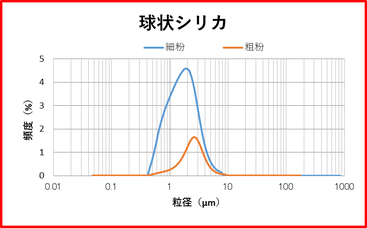

処理例
